Láser espía · Parte 03 · Desarrollo

Así se activa la misión

Cuatro pasos: activar, alinear, detectar y avisar. Mira cómo el láser espía atrapa a quien cruza el haz, y pruébalo tú en el simulador.

Lumi te lo presenta con su voz en menos de un minuto. En Paso a paso avanzas tú, a tu ritmo: con el botón Siguiente, las flechas del teclado o un control de presentaciones.

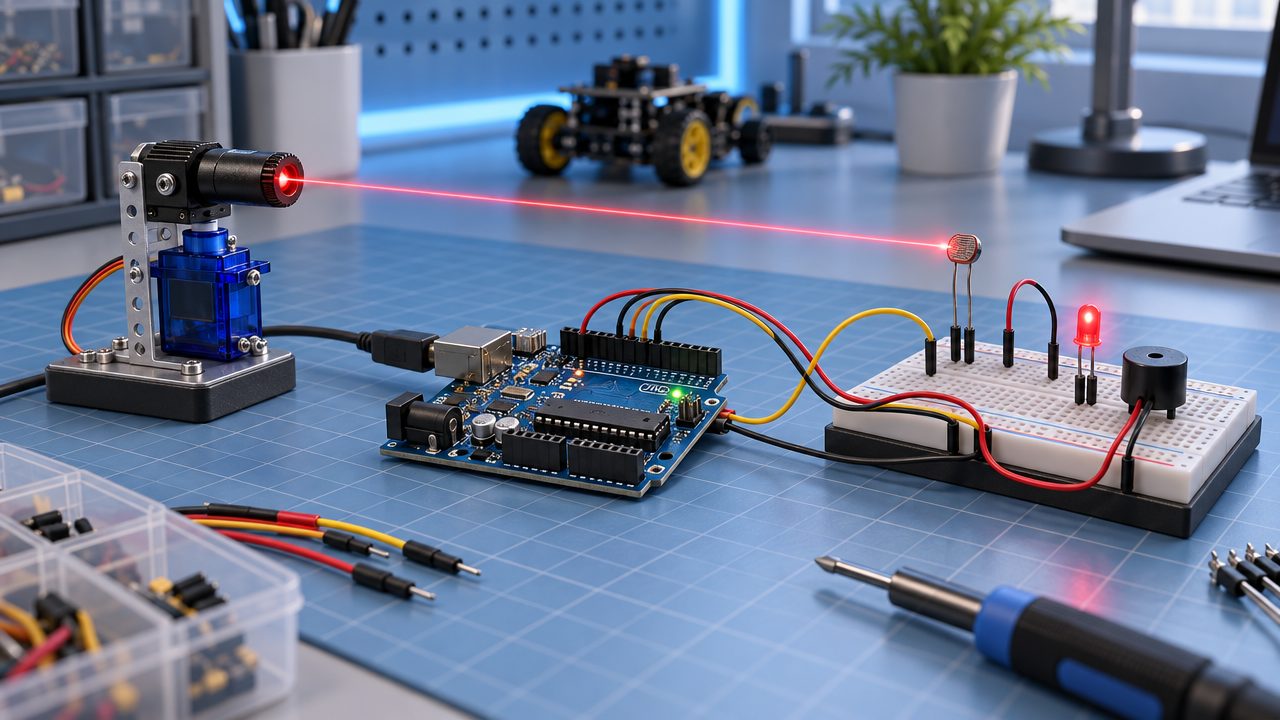

Ilustración de un escritorio con un Arduino, un láser rojo sobre un servomotor y un sensor de luz recibiendo el haz

03 · Desarrollo

Los 4 pasos de la misión

  1. PASO 1

    Activar

    El circuito recibe energía y el Arduino empieza el programa: primero mide la luz.

  2. PASO 2

    Alinear

    El servo SG90 apunta el haz justo al sensor.

  3. PASO 3

    Detectar

    Algo interrumpe el haz: el sensor recibe menos luz y el número baja.

  4. PASO 4

    Avisar

    Si el número baja del umbral, se encienden el LED y el zumbador.

● Haz libre · Estado normal

La luz llega al sensor y el sistema permanece a la espera.

● Haz interrumpido · Alerta

El cambio de luz desencadena la respuesta programada.

Simulador

Pruébalo: corta el haz

SG90 LÁSER HAZ DE LUZ SENSOR 900 LED $ ¡! Mantén presionado y cruza el haz
Reto 1 de 3

Estado normal
Lectura del sensor0 / 1023
El SG90 apunta el láser. Si se mueve unos grados, el haz ya no llega al sensor.
Por debajo de este número, el Arduino decide que el haz se cortó.
Lo que piensa el Arduinoversión simplificada · en vivo
int umbral = 500;
void loop() {
int luz = analogRead(A0); // 0
if (luz < umbral) { // ¿se cortó?
digitalWrite(LED, HIGH);
tone(BUZZER, 1000);
} else {
digitalWrite(LED, LOW);
noTone(BUZZER);
}
}
La línea resaltada es la que se ejecuta ahora. En el Arduino real, loop() se repite unas veinte veces por segundo.

Compártelo

!

Seguridad: nunca mires el láser directo ni lo apuntes a ojos, espejos o pantallas. Apúntalo siempre al sensor o a la mesa. (Láser clase 3R, 5 mW.)
